Средства цветового контроля
на производственной линии и в лаборатории


Спектрофотометры для производственных линий и лабораторий

Спектрофотометры X-Rite используют двухлучевую оптическую схему, благодаря чему демонстрируют отличную краткосрочную стабильность и точность измерений, а встроенная спектральная калибровка по длине волны, выполняющаяся раз в месяц, позволяет гарантировать точность работы прибора в течение длительного времени.

Приборы могут иметь взрывобезопасное исполнение и функционирует в запыленной среде. Запатентованная технология обеспечивает точность в жестких производственных условиях, классифицируемых как NEMA-4 IP67, противостоит ударным нагрузкам, вибрации, колебанию расстояния до измеряемого материала и перепаду температур. Внешнее освещение не влияет на результаты и точность измерений, конструкция рассчитана на устойчивость к теплу, холоду, влажности и обычным производственным загрязнениям.

Большинство измерительных приборов можно использовать в лаборатории, получая доступ ко всем преимуществам, отличающим инлайн средства измерения: превосходная стабильность измерений в течение длительного периода, большое пятно измерения. Использование спектрофотометров в паре: в лаборатории и на линии, даёт отличную корреляцию между лабораторными и производственными результатами измерений.


Программное обеспечение ESWin

Программное обеспечение, разработанное X-Rite, для выполнения измерений и подготовки сопровождающей документаци. Результаты измерений отображаются на дисплее и сопровождаются визуальными и звуковыми оповещениями при отклонениях. Благодаря сетевому интерфейсу ESWin работает в составе сетей автоматического контроля и управления производственными процессами и автоматизированного выполнения всех операций, включая калибровку прибора.


Материалы: ColorXRA45 Paper EN.pdf

Измерение окраски без остановки производства

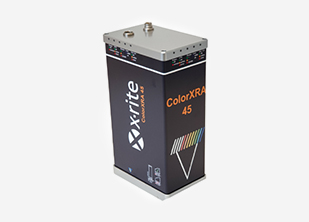

Ведущий в отрасли бесконтактный инлайн спектрофотометр ColorXRA 45, разработанный с учетом требований, предъявляемых к продукции в производстве бумаги и изделий из пластмассы. Измеряет окраску различных материалаов, в том числе материалов с текстурированной, мелкозернистой и глянцевой поверхностью, а также с использованием оптических отбеливателей. При использовании с программным обеспечением ESWin CLCC (Closed Loop Color Control) ColorXRA 45 отображает данные об окраске в режиме реального времени, обеспечивает автоматические настройки цветовых характеристик, улучшая качество продукции и сокращая количество брака.


Материалы: ERX50 EN.pdf

Измерение окраски различных материалов

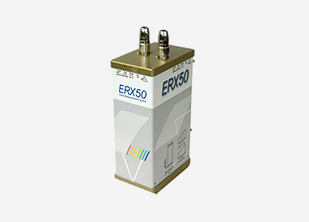

ERX50, разработанный с учетом требований многих промышленных отраслей, измеряет цветовые характеристики точно и равномерно по всей поверхности полотна различных материалов, включая текстурированные, мелкозернистые и глянцевые поверхности, применяется для контроля окраски пластика и бумаги. При использовании с программным обеспечением ESWin CLCC (Closed Loop Color Control) ERX50 отображает данные об окраске в режиме реального времени обеспечивает точные, часто автоматические, настройки цветовых характеристик, улучшая качество продукции и сокращая количество брака, вызванного отклонениями в окраске.


Цветовые измерения Инлайн нерассеивающих материалов под углом 15°

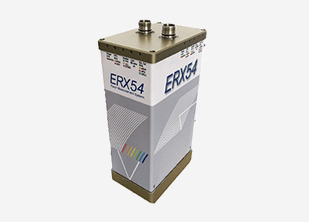

ERX54 применяется для быстрого, точного и бесконтактного измерения цветовых характеристик стеклянных панелей с покрытием (теплоизоляционное или солнцезащитное стекло) или других нерассеивающих материалов. Специализированное защитное покрытие, использующееся для этих материалов, может быть точно измерено и оценено в количественных характеристиках, позволяя настраивать оптимальные для слоя толщину и консистенцию.

Оценка цветовых характеристик прозрачного нерассеивающего материала требует более сложных условий измерения, в которых учитывается как отраженное, так и пропускаемое излучение. ERX54 освещает контролируемый материал непосредственно на производственной линии под углом +15° и измеряет отраженный свет под углом -15°. Подобные условия измерения дают те же результаты, что и в лаборатории при использовании сферической геометрии. Комбинация двух приборов позволяет измерять отражение и пропускание с обеих сторон стеклянной панели.

При использовании вместе с программным обеспечением ESWin QC инлайн система ERX54 гарантирует точный контроль цветовых характеристик для повышения качества продукции и сокращения количества брака, вызванного отклонениями в цвете.


Материалы: ERX55 EN.pdf

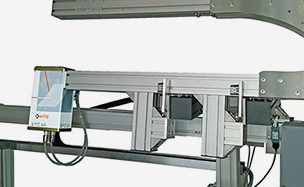

Инлайн система цветового контроля для производства прозрачных пленок

При производстве прозрачных пленок окраска, мутность (рассеянная часть проходящего света) и светопропускание имеют чрезвычайно важное значение и должны постоянно отслеживаться. Благодаря инлайн системе ERX55 операторы могут непрерывно контролировать качество цветовых характеристик и немедленно вносить корректировки и исправления даже при самых незначительных отклонениях.

Для управления спектрофотометром ERX55 со сферической геометрией и бесконтактного измерения окраски используется программное обеспечение ESWin QC. На экране программы данные об окраске, соответствующие значения мутности и пропускания отображаются в виде диаграмм.


Материалы: ERX56 RU.pdf

Измерение окраски нерассеивающих материалов под разными углами 15°, 45°, 60°

Многоугловой инлайн спектрофотометр ERX56 разработан для бесконтактного измерения окраски нерассеивающих материалов, таких как стеклянные или пластиковые панели. Специализированное покрытие для теплоизоляции или защиты от солнца может быть точно измерено и оценено в количественных характеристиках, позволяя настраивать оптимальные для слоя толщину и консистенцию.

Инлайн система предоставляет возможность контролировать окраску под разными углами наблюдения и предлагает три геометрии освещения/наблюдения для одновременного измерения нерассеивающих материалов — +15°: -15°, +45°: -45° и +60°: -60° соответственно. Измерение ±15° дает те же результаты, что и в лаборатории при измерении с помощью сферической геометрии. Измерения ±45° и ±60° предоставляют информацию об изменении окраски под разными углами обзора.

При использовании вместе с программным обеспечением ESWin QC ERX56 гарантирует точный контроль цветовых характеристик продукции и сокращение брака, причиной которого стали отклонения в цвете.


Материалы: ERX130 EN.pdf ERX130 RU.pdf

Бесконтактное измерение окраски на увеличенном расстоянии для самых разных материалов

ERX130 способен выполнять измерения окраски на увеличенном расстоянии от полотна и позволяет получить данные об окраске в режиме реального времени. Разработан для удовлетворения требований многих отраслей промышленности, измеряет окраску различных материалов и подходит для использования в самых сложных условиях.

Инлайн система контроля качества обеспечивает бесконтактное измерение и непрерывную отчетность, проста в использовании и предоставляет данные для сравнения с конкретными стандартами или абсолютными колориметрическими данными.

При использовании вместе с программным обеспечением ESWin QC ERX130 гарантирует точный контроль цветовых характеристик продукции и сокращение брака, причиной которого стали отклонения в цвете.


Материалы: ERX145 RU.pdf

Точность цветопередачи в любых условиях

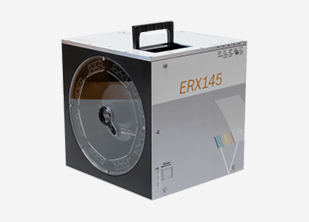

ERX145 с геометрией наблюдения 45/0 идеально подходит для бесконтактных измерений и неразрушающего контроля как при производстве окрашенного рулонного металла, так и при оценке окраски широкого спектра материалов, включая текстурированные, мелкозернистые и глянцевые поверхности, а также ПВХ, текстиль, пищевые пигменты, пленки, стекло и порошки.

Инлайн система предоставляет колориметрические данные, в том числе и абсолютные, в соответствии со стандартами и выполняет измерения в самых сложных производственных условиях, непрерывно документируя результаты измерений. Она помогает сразу на линии предотвратить появление дефектов в окраске продукции, операторы могут отслеживать и корректировать окраску на линии, не отбирая образцы и не выполняя лабораторных тестов. Это особенно актуально для рулонных покрытий, где часто меняются артикулы окраски, а брак получается весьма дорогостоящим.


Материалы: CarFlash Brochure EN.pdf CarFlash EN.pdf

Многоугловой инлайн спектрофотометр для автомобильной промышленности

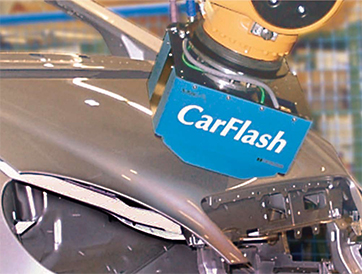

Специально для задач автомобильной промышленности был разработан многоугловой инлайн спектрофотометр CarFlash со встроенными функциями измерения кривизны и температуры поверхности, конфигурация прибора отвечает специфике отрасли — частому использованию покрытий с эффектными пигментами, которые могут быть чувствительны к перепаду температур. Спектрофотометр выполняет измерения бесконтактно и предназначен для автоматического использования с промышленными роботами.

Спектрофотометр CarFlash гарантирует абсолютную надежность управления качеством окраски на протяжении всего производственного процесса и обеспечивает автоматизированный сбор колориметрической информации, в том числе для покрытий со специальными эффектами.


Материалы: VeriColorSpectro EN.pdf

Измерение окраски и цветосортировка продукции

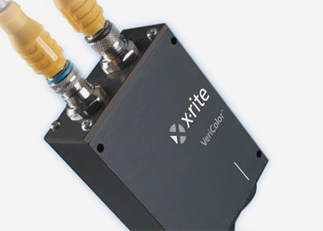

VeriColor – это компактный и долговечный прибор, функционирующий в жестких условиях производства. Конструкция прибора исключает влияние наружного освещения на результаты измерений, поэтому для его работы не требуется специального освещения или дополнительных ограждений. VeriColor позволяет Вам управлять качеством сборки и работой сортировочных линий. Этот мощный автоматизированный прибор для идентификации окраски обеспечивает бесконтактное измерение и постоянную регистрацию цветовых характеристик.

Система освещения во всем видимом диапазоне спектра позволяет выявлять очень маленькие цветовые отклонения на различных поверхностях, гарантируя точную идентификацию окраски и продукта.

Имеется системный интерфейс для осуществления операций под управлением PC или PLC. Включает простое в использовании программное обеспечение на базе операционной системы Windows для настройки прибора и мониторинга его функционирования, с использованием наглядной графики для наблюдения и выявления трендов.

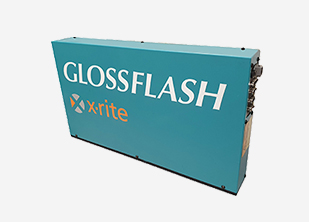

Бесконтактное измерение блеска

Бесконтактный инлайн блескомер GlossFlash 6060 измеряет значения блеска непосредственно на линии. Модульная конструкция GlossFlash 6060 предлагает пользователю максимальную гибкость в установке, и в том числе в сочетании с инлайн системами измерения окраски от X-Rite. GlossFlash 6060 можно комбинировать с инлайн спектрофотометрами ERX50, ERX130 или ERX145. Подобный комплекс средств измерений может стать незаменимым инструментом для окрашивания рулонного металла, производства пластиковых пленок, а также для производства декоративных фасадных элементов и облицовки. Неразрушающий контроль блеска помогает свести к минимуму дорогостоящий ручной отбор проб и их подготовку.

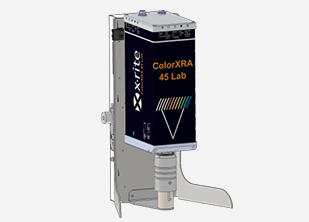

Точное измерение окраски в соответствии с отраслевыми стандартами

ColorXRA 45 Lab — это компактный настольный спектрофотометр с геометрией 45/0. Выполняет измерения в спектральном диапазоне от 330 до 730 нм со спектральным разрешением 1нм, регулируемое УФ излучение позволяет контролировать и измерять окраску материалов с оптическим отбеливателем в составе. В сочетании со спектрофотометром ColorXRA 45 и программным обеспечением ESWin Quality Control ColorXRA 45 Lab обеспечивает превосходную согласованность технологического процесса за счет сопоставления данных, полученных в лаборатории, с результатами измерений на линии.


Лабораторный спектрофотометр для точного измерения окраски бумаги и текстиля

Компактный высокопроизводительный спектрофотометр с геометрией 45/0, спектральным разрешением 1 нм и регулируемым УФ излучением — идеально подходит для измерения окраски в лабораториях бумажных производств. Он обеспечивает точное измерение основной окраски бумаги и содержания оптического отбеливателя (OBA), чтобы обеспечить соответствие последним отраслевым стандартам, включая M1. При использовании с программой ESWin QC ERX30 обеспечивает простое и понятное представление на дисплее опции «Pass/Fail» и результатов измерения для быстрого и точного принятия решений.

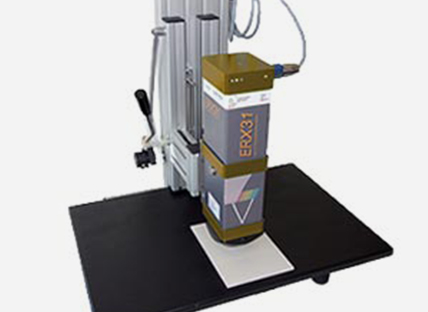

Точное измерение окраски для лабораторий автомобильной отрасли

Для лабораторий автомобильной промышленности необходимы точные и последовательные результаты измерения окраски на различных материалах и поверхностях. Спектрофотометр ERX31 позволяет измерить широкий спектр образцов — от кнопок до панелей управления, включая такие материалы, как кожа, пластиковая пленка, металл, текстиль, ковры и многие другие. Благодаря геометрии 45/0 ERX31 воспринимает окраску так же, как человеческий глаз.

Поскольку программное обеспечение ESWin QC отображает колориметрические данные в наглядном виде, лаборанты могут быстро обработать результаты измерений и внести любые необходимые изменения.

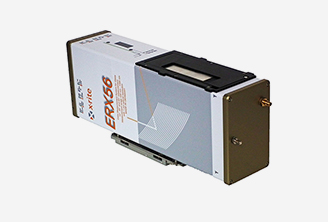

Лабораторный спектрофотометр для нерассеивающих материалов

Многоугольный спектрофотометр ERX56L разработан для бесконтактного измерения окраски нерассеивающих материалов. Как и его старший брат в производстве, ERX56L предлагает три геометрии для одновременного измерения таких нерассеивающих материалов, как стекло. Углы измерения +15°: -15°, +45°: -45° и +60°: -60° соответственно предоставляют информацию об изменении окраски под разными углами обзора. Идеально подходит для измерения окраски стекла со специализированным покрытием для теплоизоляции или защиты от солнца, точно измерив и оценив нанесенное покрытие в количественных характеристиках, можно настроить оптимальные для слоя толщину и консистенцию.

При использовании с лабораторным программным обеспечением ESWin ERX56L позволяет точно анализировать отдельные слои на стекле. Охватываются значения не только видимого диапазона, но и ближайшие к ним в инфракрасной зоне.

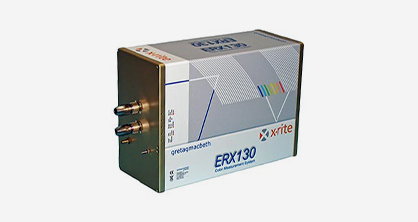

Лабораторный спектрофотометр, использующий коаксиальную геометрию измерения

ERX130L — это лабораторная система бесконтактного измерения окраски, которая измеряет образец на увеличенном расстоянии. Измеряемый образец освещается параллельно под углом 22,5°, измерение проводится коаксиально, что позволяет избежать теней при освещении измеряемого материала, например при контроле текстурных поверхностей или мелкозернистых образцов. Спектрофотометр обладает большим пятном измерения диаметром 90 мм, которое обеспечивает качественное усреднение при измерении.

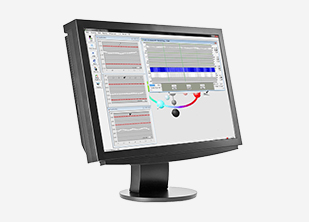

ESWin Quality Control

Индивидуально настраиваемое программное решение для управления инлайн системами измерения окраски, управления статистическими измерениями и отображения результатов измерений в простом и понятном виде на дисплее и/или в форме распечатанных отчетов.

Вместе с инлайн спектрофотометрами X-Rite ESWin QC обеспечивает комплексную систему контроля цвета, гарантируя оптимальное качество цвета на протяжении всего производственного процесса.

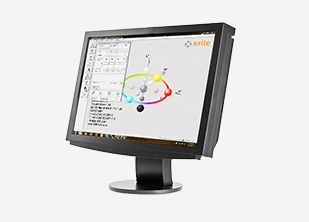

ESWin Closed Loop Color Control

Индивидуально настраиваемое программное обеспечение для управления инлайн системой автоматического регулирования окраски, предоставляющей возможность оперативного распознавания и корректировки неточностей в окраске. Исправление ошибок на раннем этапе, до выхода за границы установленных допусков, помогает уменьшить количество брака и повысить качество продукции, и как следствие, способствует более быстрому выходу продукта на рынок, повышению уровня лояльности и удовлетворенности клиентов.

Вместе с инлайн спектрофотометрами X-Rite ESWin CLCC обеспечивает комплексную систему контроля окраски на производственной линии и используется для автоматического мониторинга и дозирования колорантов при окрашивании.
